مضخات CME

التاريخ والتطور

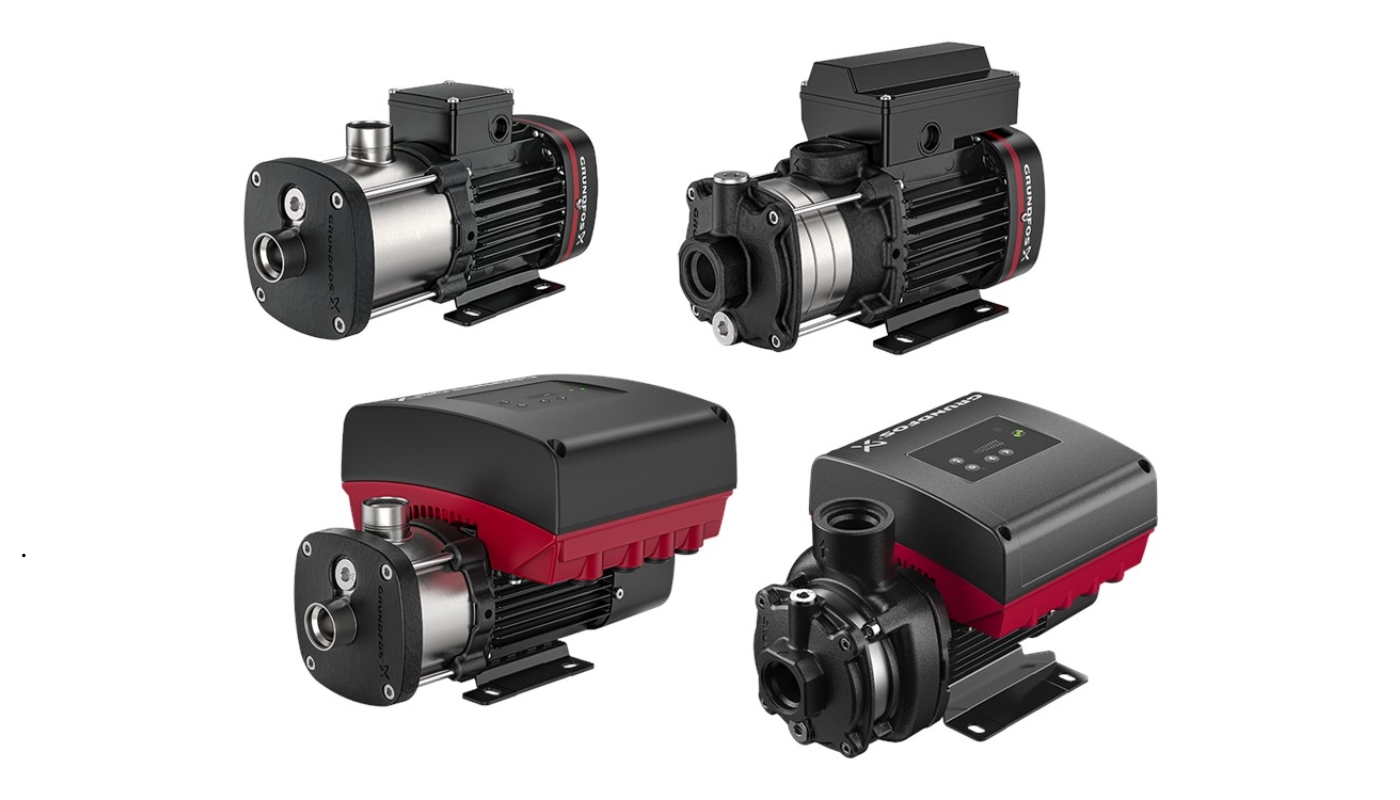

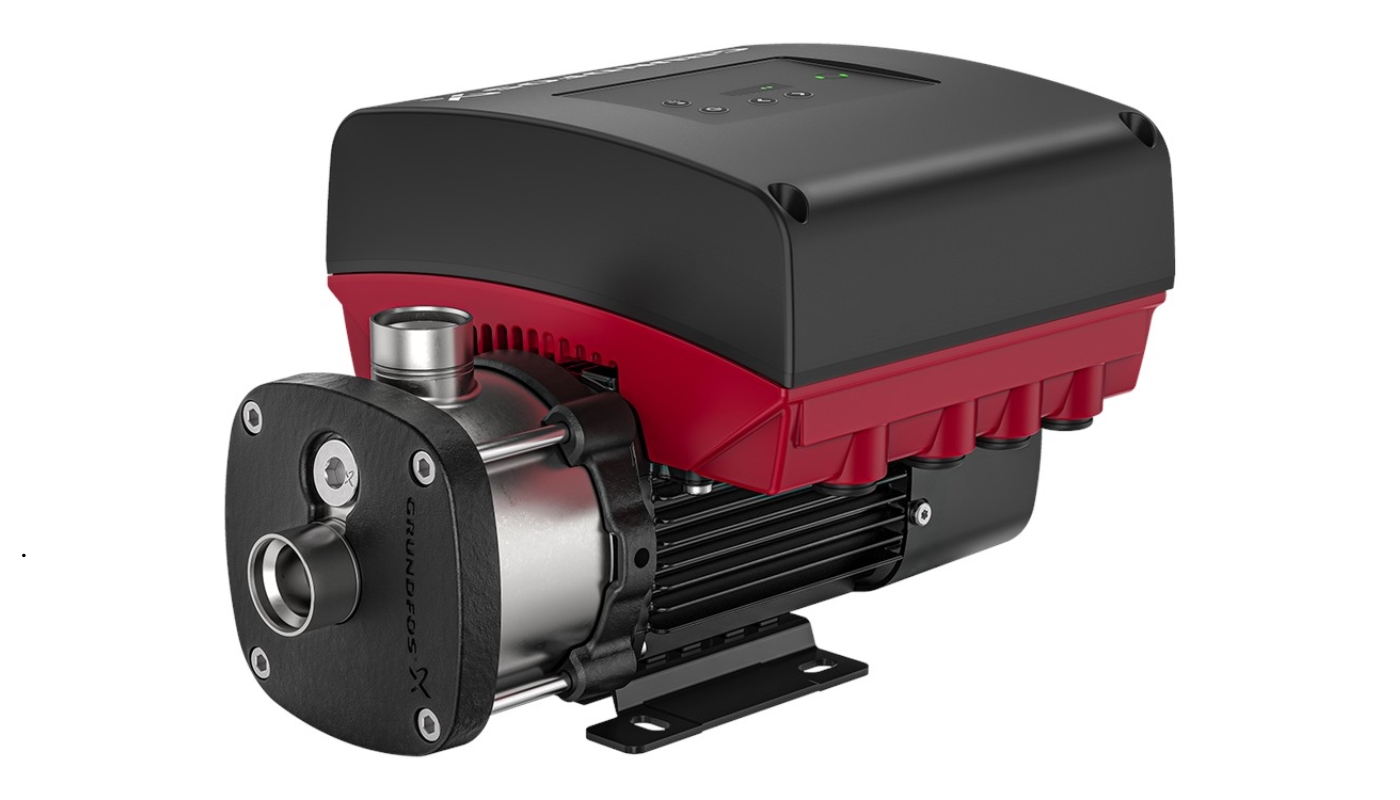

يشير مصطلح CME عادةً إلى سلسلة مضخات أفقية متعددة المراحل من Grundfos، تحتوي على محوّل تردد مدمج ومنطق تحكم إلكتروني.
في عائلة مضخات CM / CME، تمثل CM النسخة الأساسية المزودة بمحرك ثابت السرعة، بينما تضيف CME الذكاء والتحكم في السرعة والمرونة العالية.

مع مرور الوقت، أصبح دمج الإلكترونيات وأجهزة الاستشعار والتحكم في وحدات المضخات أمرًا شائعًا، حيث تمثل CME منتجًا ناضجًا يجمع بين الهيدروليك القوي والتحكم الإلكتروني.

التركيب والمكونات الرئيسية

تتكون مضخة CME عادةً من:

• جسم المضخة / الغلاف

• المراوح والموزعات (Diffusers)

• العمود، والمحامل، والأختام

• المحرك الكهربائي المدمج مع وحدة تحكم

• محوّل تردد (VFD) مدمج للتحكم في السرعة

• وحدة تحكم إلكترونية / PLC

• مستشعرات الضغط، ودرجة الحرارة، والتدفق

• نظام تبريد وتهوية للإلكترونيات

هذا الدمج بين الميكانيكا والإلكترونيات يجعل التصميم أكثر إحكامًا وسهولة في التركيب.

الفرق بين CM وCME

التدفق الهيدروليكي

يدخل السائل عبر فتحة المحور، ويمر عبر المراوح المتتابعة لزيادة الضغط تدريجيًا، ويخرج من فتحة جانبية.
يتيح هذا التصميم متعدد المراحل تحقيق ضغط مرتفع دون الحاجة إلى سرعة دوران كبيرة للمروحة.

الإلكترونيات والتحكم المدمج

المكون الأهم في مضخة CME هو محوّل التردد المتغير (VFD)، الذي يسمح للمحرك بالعمل بسرعة متغيرة حسب الطلب، وفقًا لإشارات من مستشعرات الضغط أو التدفق.
يتم التحكم في السرعة للحفاظ على نقطة تشغيل ثابتة وتجنب التذبذب أو التحميل الزائد.

تشمل الحماية المدمجة:

• الحماية من التحميل الزائد

• اكتشاف التشغيل الجاف

• مراقبة حرارة المحرك

• نظام الإيقاف الناعم لتجنب صدمات الماء

كفاءة الطاقة

تعمل CME على تقليل استهلاك الطاقة بنسبة قد تصل إلى 50%، بفضل التحكم الذكي في السرعة حسب الحاجة الفعلية للتدفق والضغط.

تصميم مدمج

توفر المضخة وحدة متكاملة تشمل المحرك والإلكترونيات والهيدروليك، مما يقلل المساحة المطلوبة للتركيب.

تشغيل هادئ وسلس

التقنية الحديثة تجعل التشغيل أكثر هدوءًا واستقرارًا، وهو أمر مثالي للمستشفيات والمباني السكنية.

الذكاء والتحكم

تتيح CME المراقبة عن بُعد، وتسجيل الأعطال، والتكامل مع أنظمة المباني الذكية (BMS)، بالإضافة إلى التعلم الذاتي والتعديل التلقائي.

• خدمات المباني (ضخ المياه وأنظمة الضغط)

• أنظمة التكييف والتدفئة (HVAC)

• الري والزراعة

• المعالجة الصناعية ومعالجة المياه

• أنظمة مكافحة الحرائق وضخ المياه المنزلية

• تحديد التدفق والضغط المطلوب

• مطابقة منحنيات النظام والمضخة

• اختيار المواد حسب نوع السائل

• مراعاة درجة الحرارة واللزوجة

• التأكد من التوافق مع متطلبات التشغيل المستمر أو المتقطع

• قاعدة متينة ومستوية لتجنب الاهتزاز

• توصيلات أنابيب مناسبة وتثبيت جيد

• تأريض كهربائي صحيح وتوصيل دقيق للتحكم

• اختبار التشغيل التدريجي وتعيين معلمات التحكم

• مراعاة التهوية للمحرك ووحدة التحكم

• تشغيل تدريجي وتحقق من الضغوط والتيار والاهتزاز

• صيانة دورية: فحص الأختام، تنظيف الفلاتر، فحص التوصيلات

• متابعة السجلات الإلكترونية للأعطال

• وجود خطة قطع غيار جاهزة (مراوح، أختام، مستشعرات)

• توريد وتركيب المضخات

• التكامل الكهروميكانيكي (PLC / SCADA)

• خدمات الصيانة الدورية وتوفير قطع الغيار

• المراقبة والتحكم عن بُعد عبر الإنترنت

• التحكم الذكي عبر الإنترنت وإنترنت الأشياء (IoT)

• الصيانة التنبؤية باستخدام التوائم الرقمية (Digital Twins)

• تحسين المواد المقاومة للتآكل والتآكل الكيميائي

• المشاركة في برامج البناء الأخضر والحصول على شهادات (LEED)
